應用范圍：

可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

訂貨范例：

具體型號：ARD3T K1 A25/C+60L
技術要求：電動機功率5.5KW；DI為無源節點，控制DO工作電壓為220V；液晶顯示。
通訊協議：雙路RS485接口 Modbus/RTU協議
輔助電源：AC/DC220V

數字式電動機保護器

技術參數		技術指標
		ARD2(L)	ARD2F	ARD3
輔助電源	電壓	AC85V~265V/DC100V~350V
	功耗	≤7VA	≤15VA
額定工作電壓		AC380V/AC660V，50Hz/60Hz
額定工作電流		1A（0.1～9999）
		5A（0.1～9999）
		1.6A（0.4A～1.6A）
		6.3A（1.6A～6.3A）
		25A（6.3A～25A）
		100A（25A～100A）
		250A（63A～250A）
		800A（250A～800A）
繼電器輸出觸點容量		AC250V/ 3A；DC30V/ 3A	AC250V/ 6A
開關量輸入		2路	9路
環境		工作溫度：-10ºC～55ºC
		貯存溫度：-20ºC～65ºC
		相對濕度：5﹪～95﹪不結露
		海拔高度：≤ 2000m
污染等級		2
防護等級		IP20	主體IP20,顯示單元IP45
安裝類別		III級

模塊式電動機保護器

技術參數	技術指標
ARD3T輔助電源	AC/DC 110 / 220V或AC 380V，功耗≤15VA
電機額定工作電壓	AC 380V / 660V，50Hz / 60Hz
電動機額定工作電流	1.6（0.40A-2.00A）		使用測量模塊測量
	6.3（1.6A-6.3A）
	25（6.3A-25A）
	100（25A-100A）
	250（63A-250A）		采用外置電流互感器 + 測量模塊
	800（250A-800A）
漏電	50mA-1A		采用測量模塊 + 漏電流互感器
	3A-30A
繼電器輸出觸點容量	阻性負載		AC250V、6A；DC24V、6A
	感性負載		AC250V、2A；DC24V、2A
主體開關量輸入、輸出	4DI、4DO，DI可以為干節點或濕節點
開關量模塊	4DI、3DO，DI可以為干節點或濕節點
溫度模塊	外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC 傳感器路數：3路 傳感器對應測量范圍： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ
模擬量模塊	可實現：2路4～20mA輸入測量，2路4～20mA變送輸出 4～20mA輸入測量精度±0.5% 4～20mA輸出最大帶載能力為≤500Ω
主體通訊	RS485：Modbus-RTU
通訊模塊	RS485：雙Modbus-RTU、Profibus
環境	工作溫度	-10ºC～55ºC
	貯存溫度	-25ºC～65ºC
	相對濕度	≤95﹪不結露，無腐蝕性氣體
	海拔	≤2000m
污染等級	3級
防護等級	主體IP20，分體顯示模塊IP45（安裝在柜體上）
安裝類別	III級

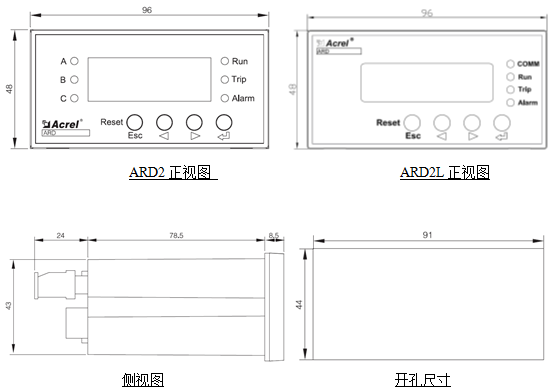

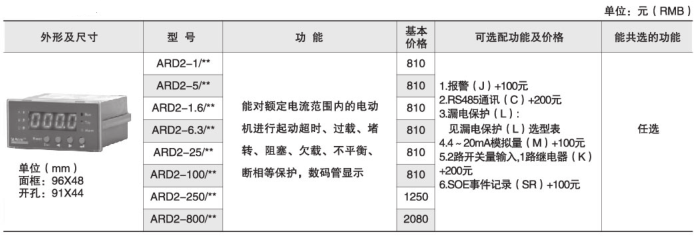

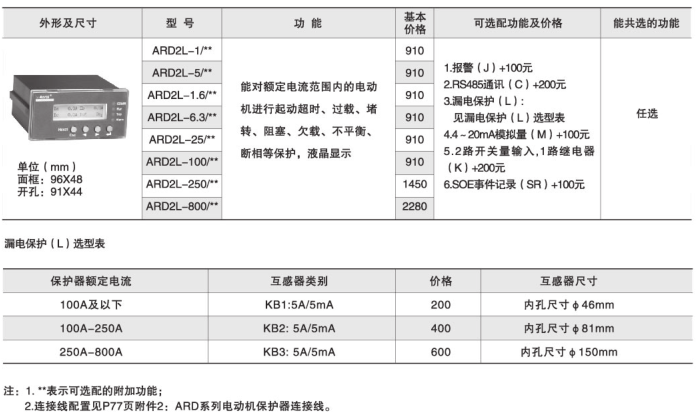

● ARD2(L)電動機保護器

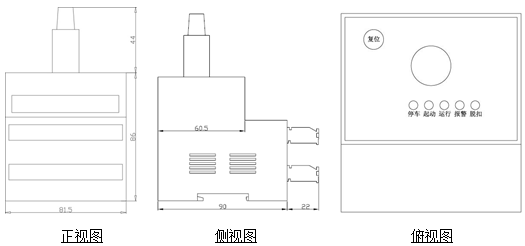

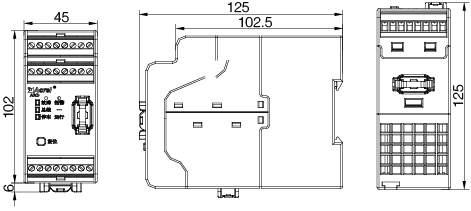

◆ 主體模塊

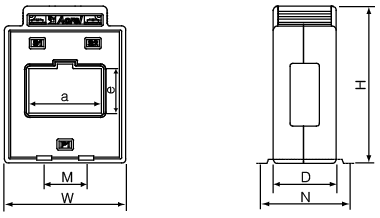

◆ 互感器

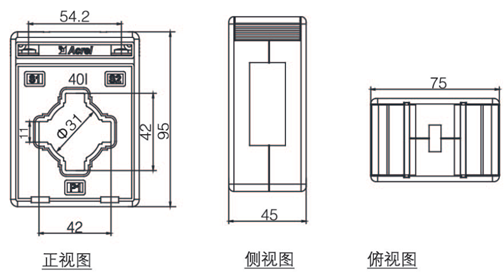

0.1A～100A互感器

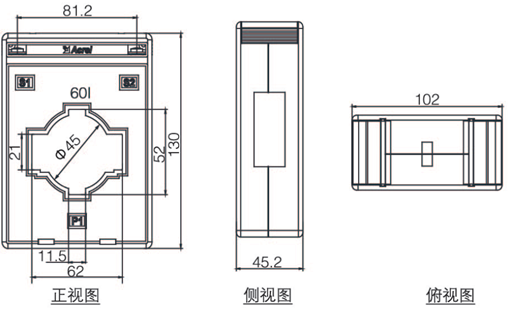

63A~250A互感器

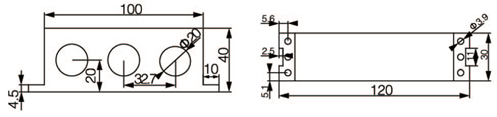

250A~800A互感器

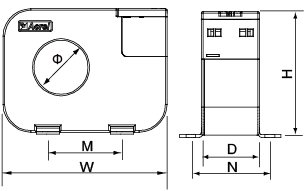

100A以下漏電流互感器
100A以上漏電流互感器

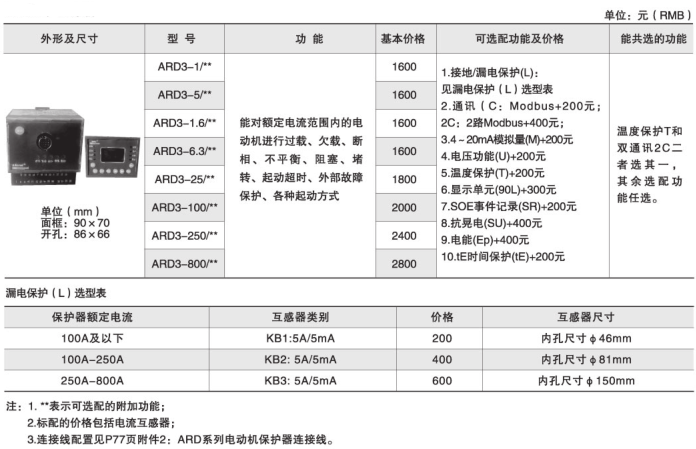

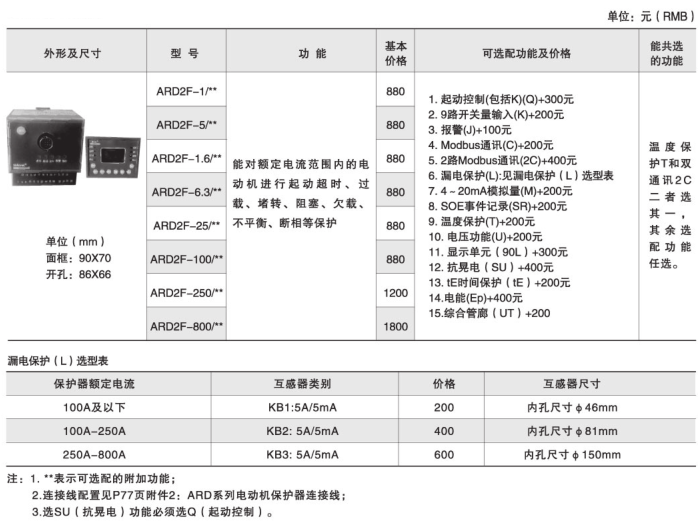

c ARD2F、ARD3電動機保護器
◆ 主體模塊

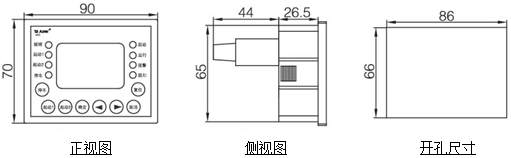

◆ 顯示單元

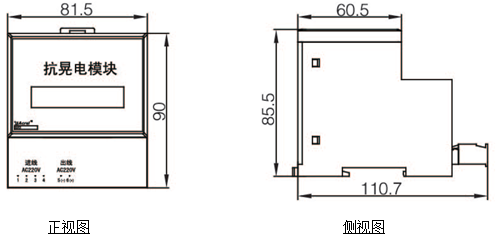

◆ 抗晃電模塊

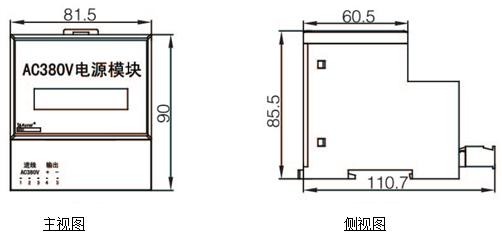

◆ AC380V電源模塊

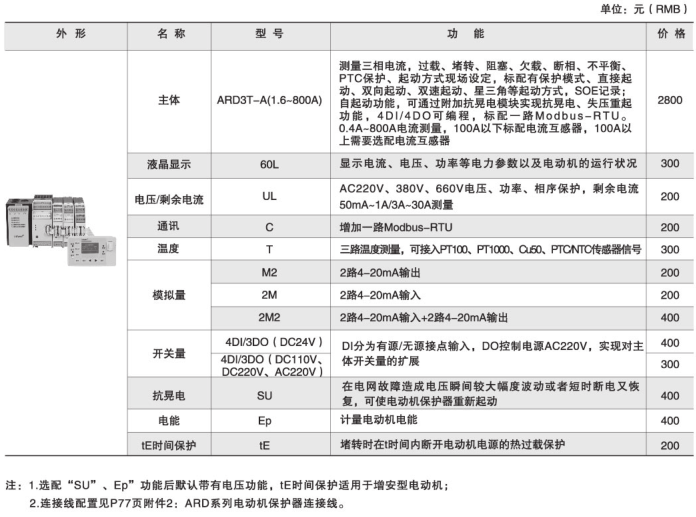

● ARD3T電動機保護器

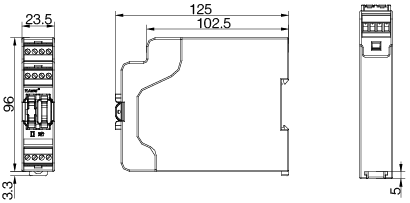

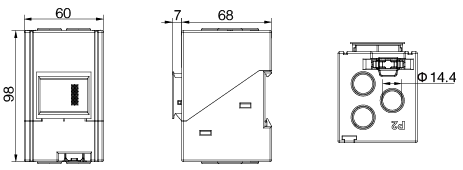

◆ 主體模塊

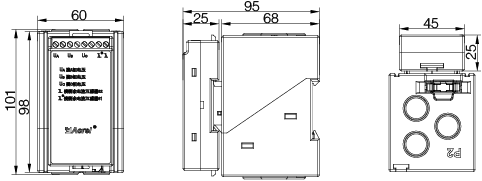

◆ 測量模塊
電流測量模塊
電流+電壓測量模塊
◆ 溫度、模擬量、開關量模塊

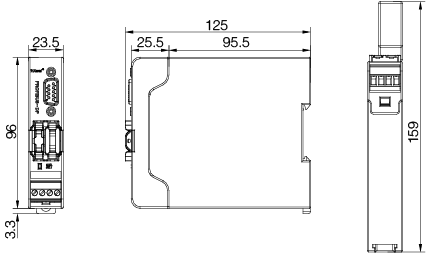

◆ 通訊模塊

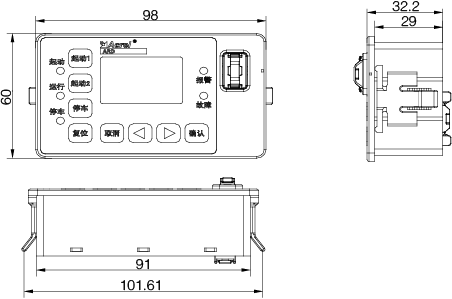

◆ 顯示模塊

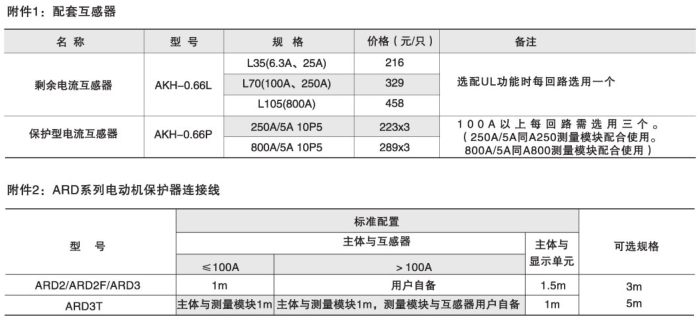

◆ 外置電流互感器

◆ 漏電流互感器

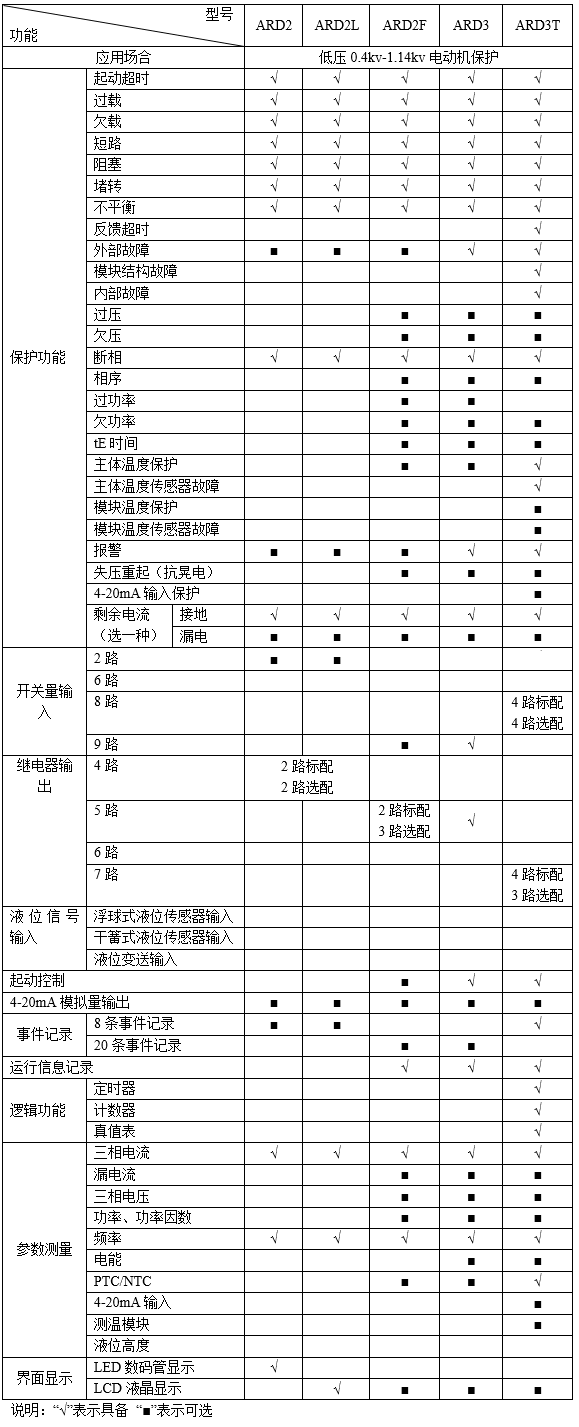

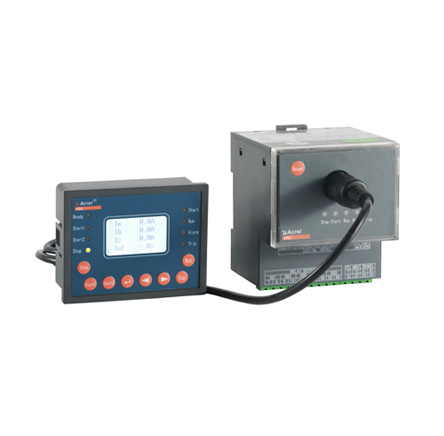

●ARD系列智能電動機保護器

●ARD2F系列智能電動機保護器 ●ARD3系列智能電動機保護器
●ARD3T系列智能電動機保護器
